Burkert-德國-寶德球閥

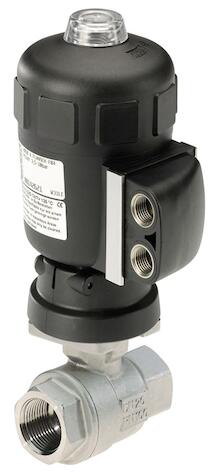

      圖上整套寶德球閥 2652 和 2655，由一個氣動旋轉驅動裝置（型號 2050）和一個二位二通球閥構成。球閥外殼由兩部分（型號 2652）或三部分（型號 2655）構成。通過一個標準端口連接驅動裝置與球閥（法蘭連接）。通過一個線性活塞和粗牙螺紋聯軸器，在驅動裝置中生成旋轉運動。旋轉驅動裝置會將球閥轉動 90°，由此打開或關閉管道截面。驅動裝置具有一個用于顯示活塞位置的光學指示器。此款緊湊型氣動球閥具有非常廣泛的用途，也可以在惡劣的、具有輕微侵蝕性的條件下使用。該緊湊型氣動球閥適用于各種應用場合，甚至可用于苛刻工作條件、微腐蝕性環境。

   1 .2 片或 3 片式球閥
   2  .氣動執行機構
   3  .結構緊湊
   4  .光學式位置指示器
   5 .先導閥為 NAMUR 接口
   寶德球閥 2652型技術參數:
    內孔: DN 10-50
    閥體材質: 不銹鋼 1.4408
    執行機構材質: PA (聚酰胺，玻璃纖維加強)
    密封材質: PTFE
    介質: 對閥體和密封材質無侵害的氣體和液體
    介質溫度: -10 to +120°C
    環境溫度: -10 to +60 °C
    控制介質: 中性氣體；空氣
    連接口: 螺紋接口 G 1/4 - G 2
    先導壓力:
    單作用執行機構:5 - 10 bar (63 mm);5 - 6 bar (100 mm)
    雙作用執行機構:2 - 10 bar (63 mm);2 - 6 bar (100 mm)
    旋轉角: 90°±3°
    90°旋轉時間: 1 - 3.5 s (取決于負載和先導壓力)
    球閥與執行機構之間的連接: ISO 5211 或 DIN 3337 法蘭
    安裝: 可根據需要安裝，最好將執行機構朝上
    兩位三通先導閥，帶banjo 螺釘
    閥門密封 FKM，banjo 螺釘密封 NBR

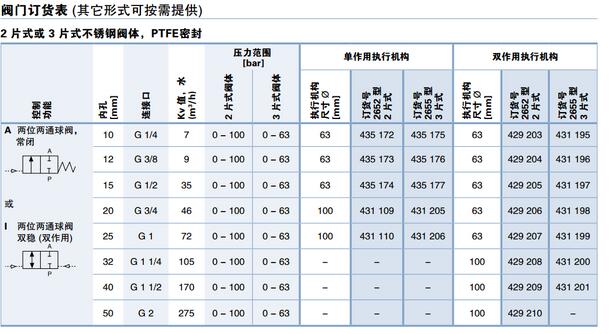

    寶德球閥 2652型訂貨號如下：
